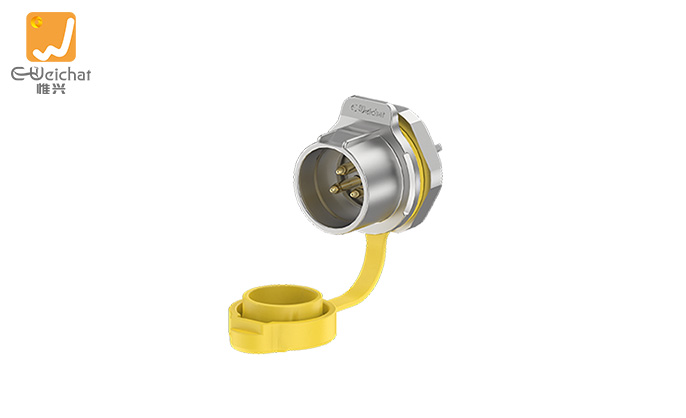

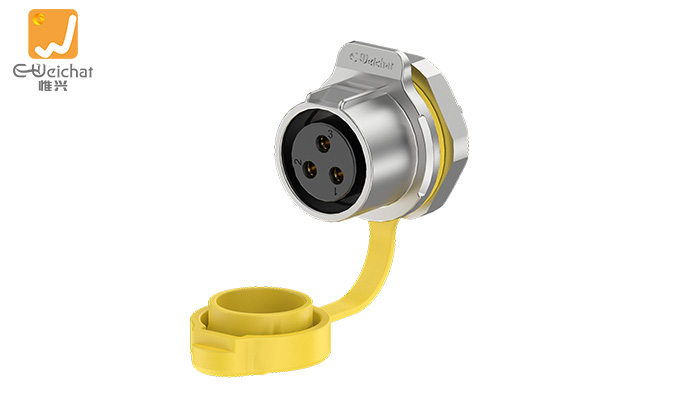

LP20型3芯锁线款黄色20A电源面板式金属+塑料防水连接器

主要参数
接线方式锁线式
安装方式面板式
芯数3芯
材质塑料+金属
适用线规2.5~4 mm²
防水圈12mm
防护等级IP67
料号EW-LP20S-0310YMB12/EW-LP20L-03101FY/EW-LP20S-0310YFB12/EW-LP20L-03101MY
产品规格书
产品特性 产品参数 产品尺寸 产品推荐 产品应用
产品特性


产品参数
产品名称2Pin3Pin4Pin5Pin7Pin9Pin12Pin
接线范围2.5 ~ 4 m㎡/14 ~ 12AWG1 ~ 1.5 m㎡/18 ~ 16AWG0.34 ~ 0.75 m㎡/22 ~ 20AWG
额定电流20A10A5A
工作电压500V250V
耐压2500V1500V
环境温度-40℃ ~ +80℃
外线直径常规电源类Φ8 ~ 12mm
常规信号类Φ5 ~ 6.5mm
常其他Φ5 ~ 9mm

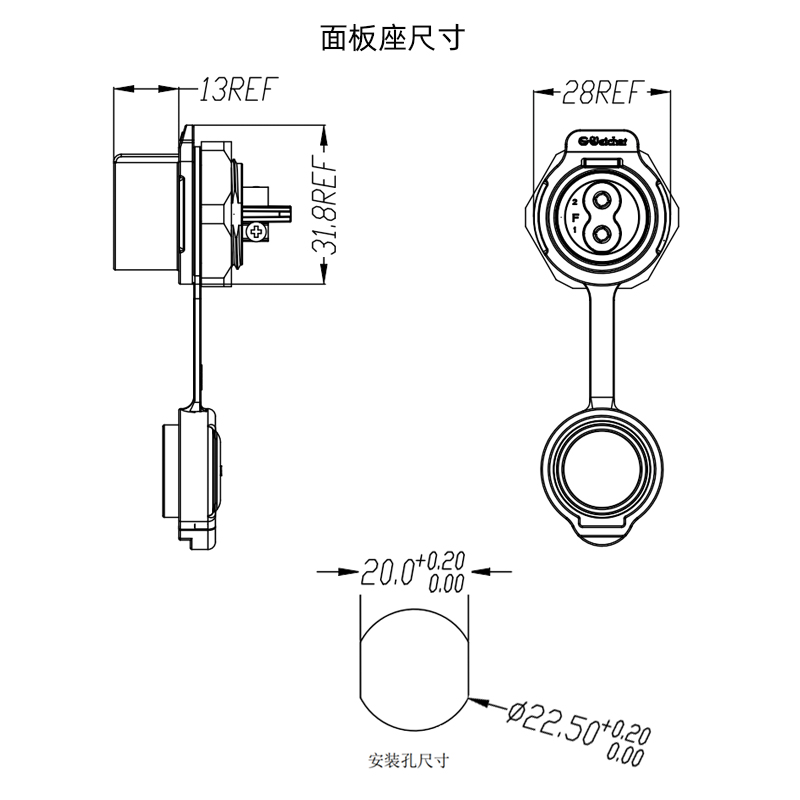

产品尺寸
