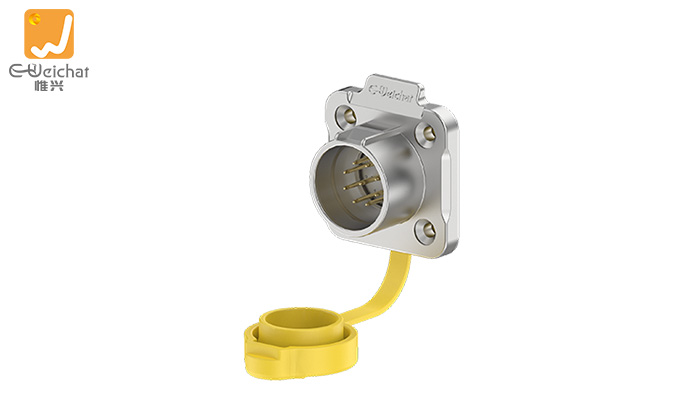

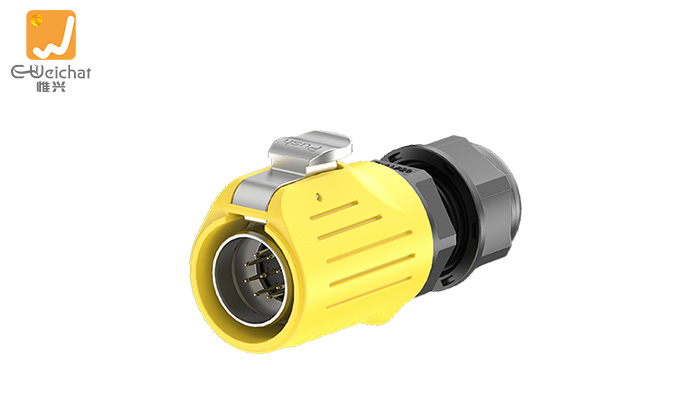

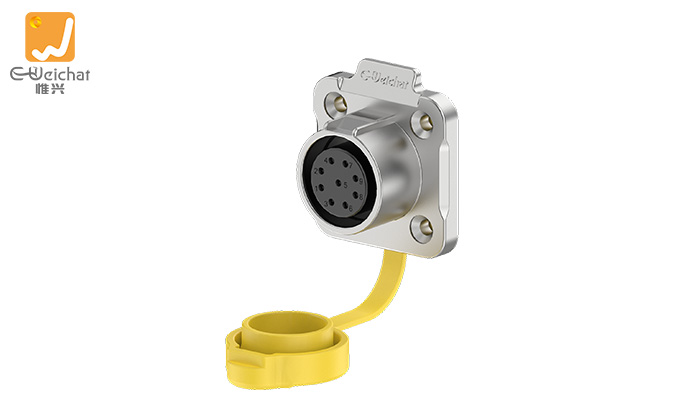

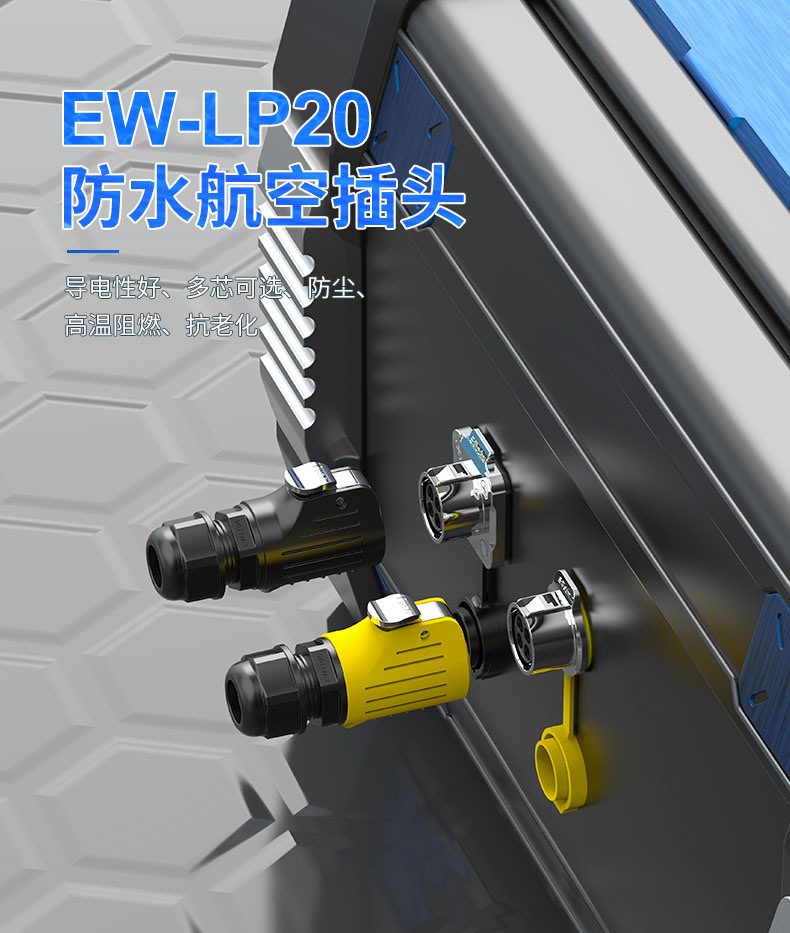

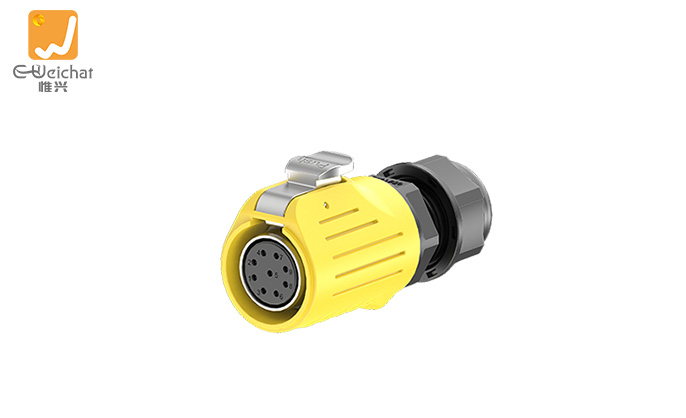

LP20型9芯焊接款黄色5A信号法兰式金属+塑料防水连接器

主要参数

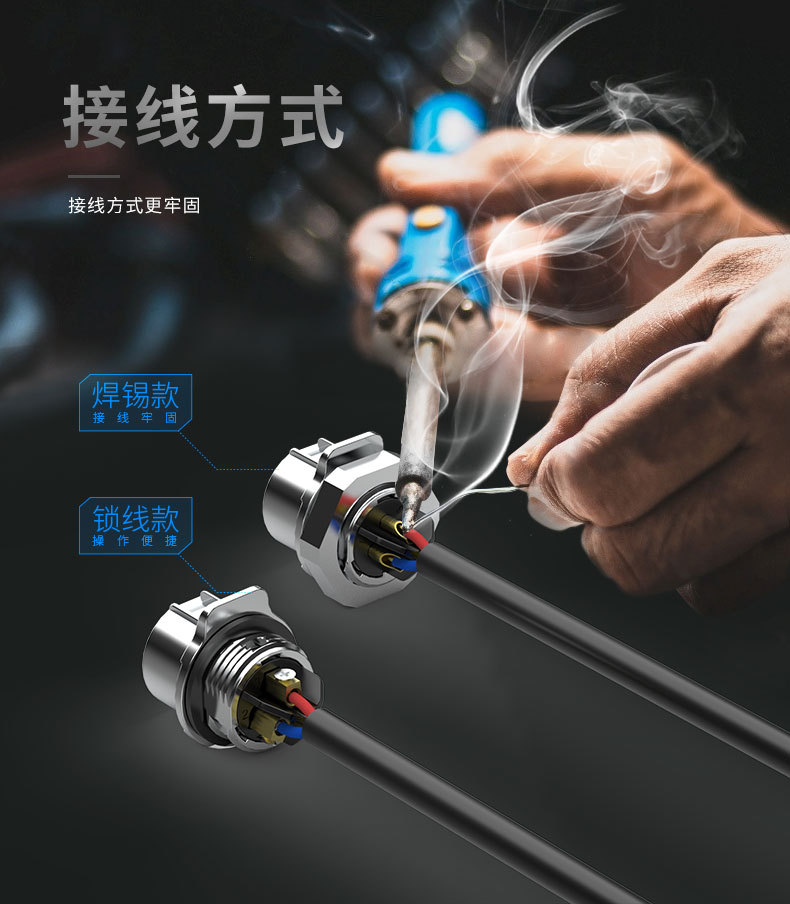

接线方式焊接式
安装方式法兰式
芯数9芯

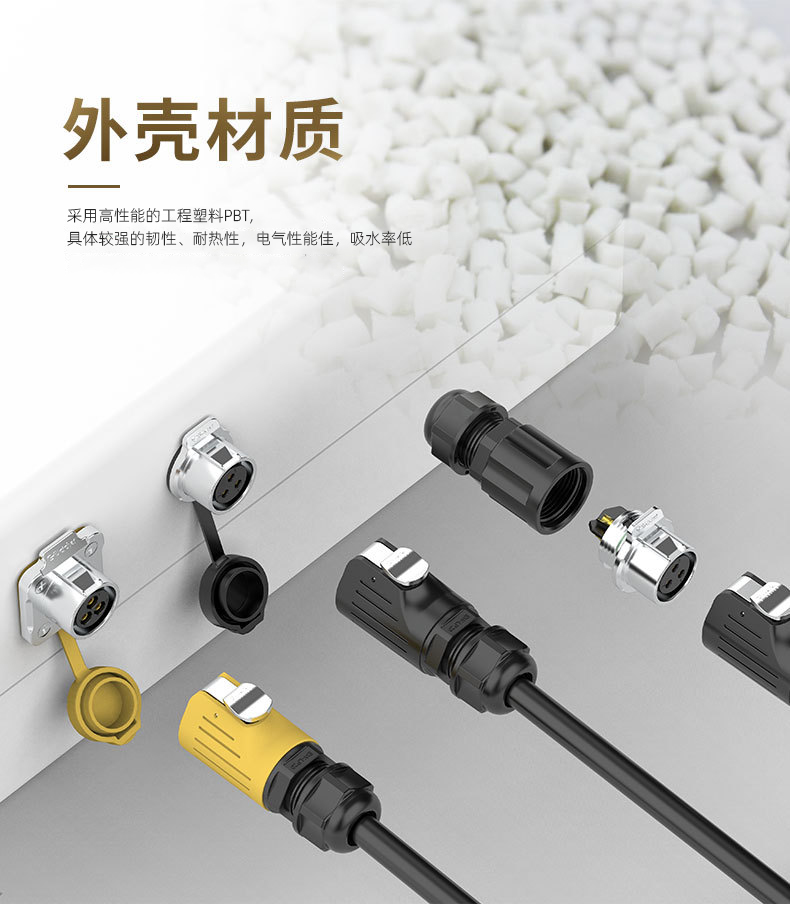

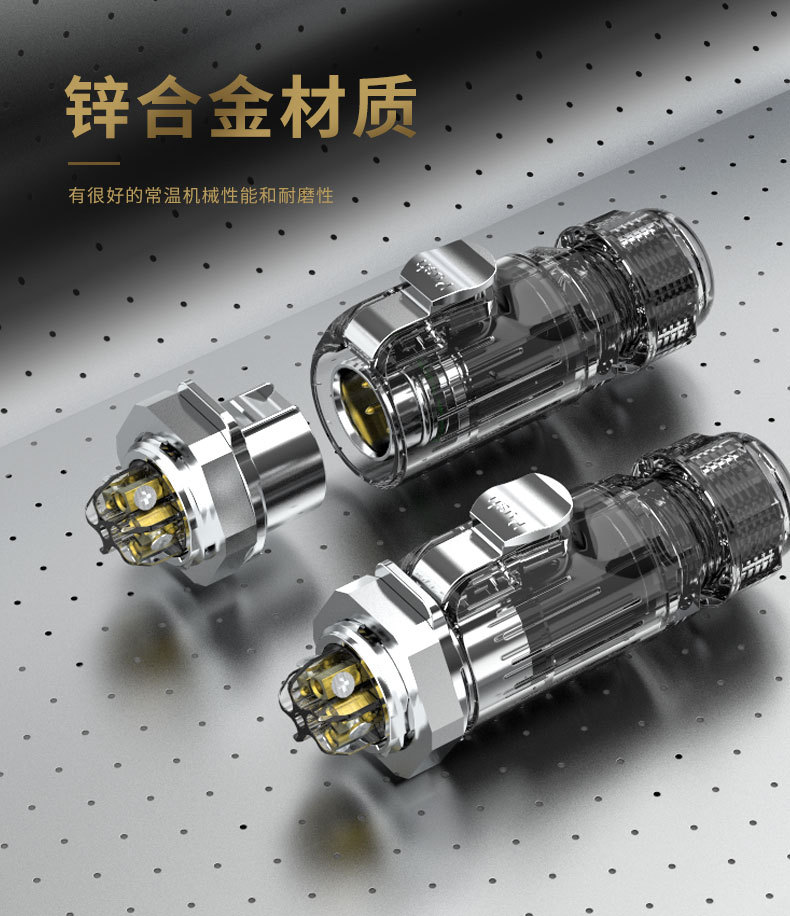

材质塑料+金属
适用线规0.34 ~ 0.75mm²
防水圈12mm

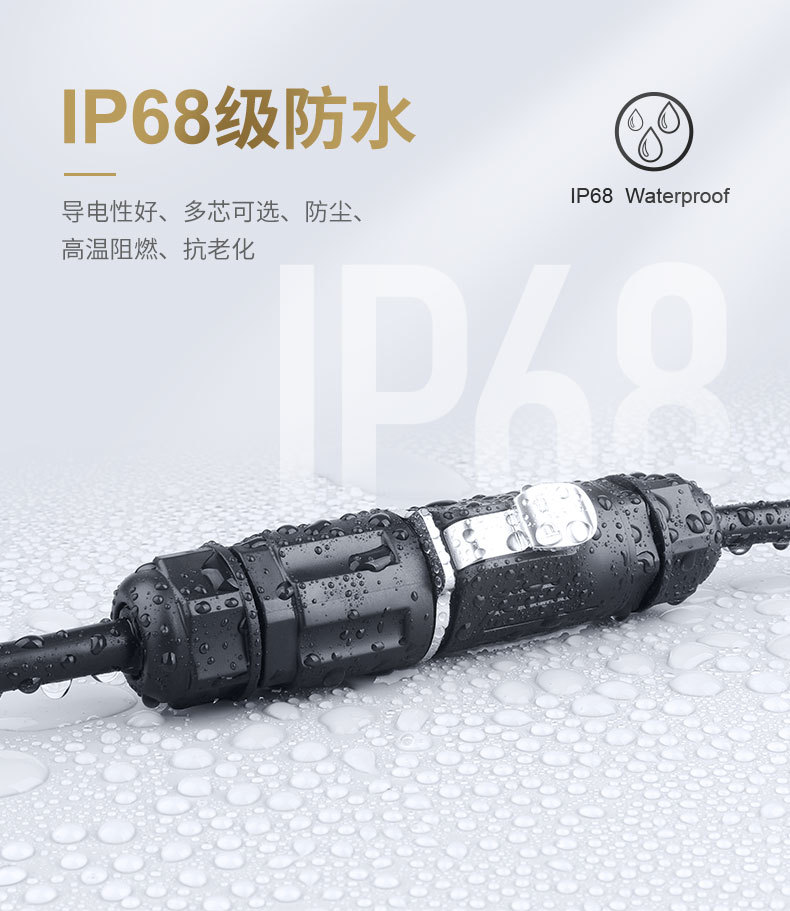

防护等级IP67
料号EW-LP20S-0920YMB12/EW-LP20P-09201FY/EW-LP20S-0920YFB12/EW-LP20P-09201MY
产品规格书

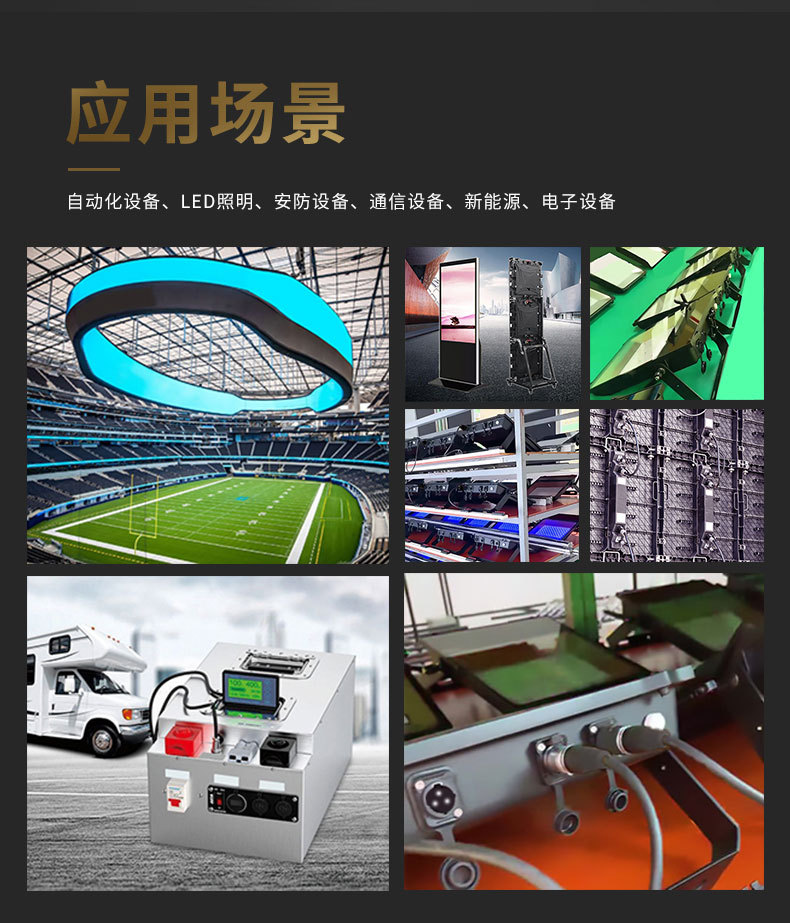

产品特性 产品参数 产品尺寸 产品推荐 产品应用

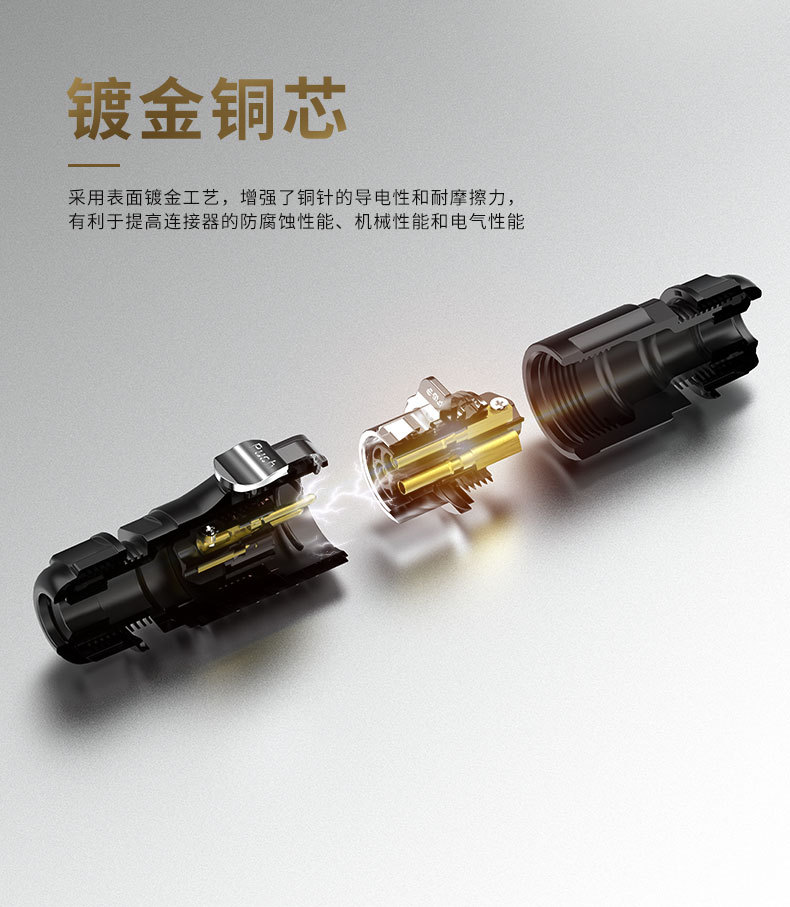

产品特性

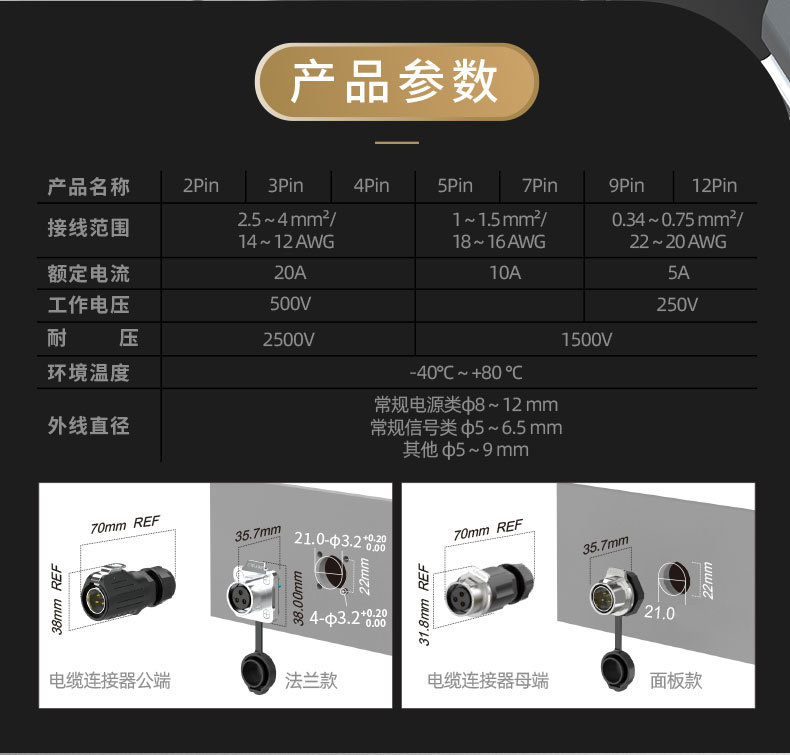

产品参数

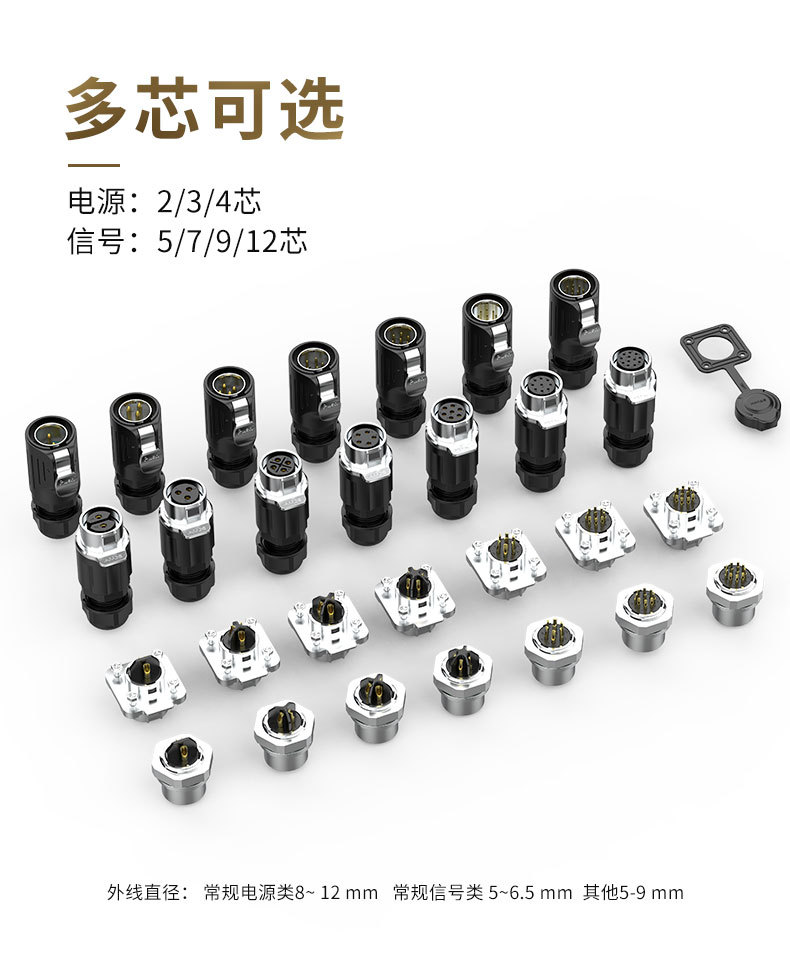

产品名称2Pin3Pin4Pin5Pin7Pin9Pin12Pin
接线范围2.5 ~ 4 m㎡/14 ~ 12AWG1 ~ 1.5 m㎡/18 ~ 16AWG0.34 ~ 0.75 m㎡/22 ~ 20AWG
额定电流20A10A5A
工作电压500V250V
耐压2500V1500V
环境温度-40℃ ~ +80℃
外线直径常规电源类Φ8 ~ 12mm
常规信号类Φ5 ~ 6.5mm
常其他Φ5 ~ 9mm

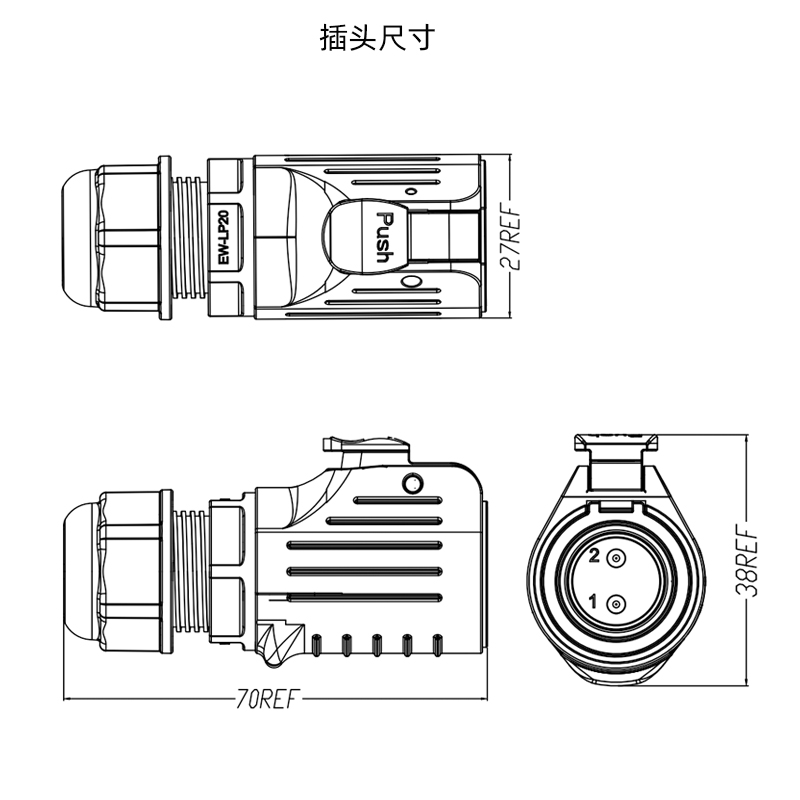

产品尺寸
